دوربین خطی ۲۵۰۰ پیکسلی مدل RA-LSC-1254
دوربین RA-LSC-1254 یک دوربین ۲۵۰۰ پیکسلی مونوکروم است و با فرکانس ۳۸۵ هرتز کار می‌کند. از این دوربین می‌توانید برای ضخامت‌سنجی و اندازه‌گیری عرض جسم روی نوار نقاله استفاده کنید.
راهنمای انتخاب
برای طیف‌سنجی UV-VIS با جزئیات ریز و ضخامت‌سنجی لیزری
با ۲۵۰۰ پیکسل روی طول فعال ۱۳٫۱۲۵ میلی‌متر، RA-LSC-1254 طیف را با جزئیات بسیار ریزی ثبت می‌کند. هر پیکسل ۵٫۲۵ میکرون عرض و ۶۴ میکرون ارتفاع دارد. ما این دوربین را برای طیف‌سنج‌های UV-VIS و سنجش‌های لیزری ساخته‌ایم که باید موقعیت را دقیق‌تر از یک پیکسل پیدا کنند. پاسخ طیفی آن ۳۰۰ تا ۱۰۰۰ نانومتر است و خروجی با مبدل ۱۶ بیتی دیجیتال می‌شود. گستره‌ی دینامیکی ۴۰۰:۱ است و دوربین ۳۸۵ خط در ثانیه می‌خواند.
- حسگر
- Linear CCD Array
- پیکسل‌های مؤثر
- 1 × 2500
- اندازه پیکسل
- 5.25 μm × 64 μm
- طول فعال
- 13.125 mm
- نرخ خط
- 385 Hz
- بازه طیفی
- 300 nm to 1000 nm
- گستره دینامیکی
- 400
- مبدل آنالوگ به دیجیتال
- 16 bit
- کمینه نوردهی
- 10 μs
- بیشینه نوردهی
- 14 min
در مثلث‌بندی لیزری، جابه‌جایی لکه روی آرایه‌ی ۱۳٫۱۲۵ میلی‌متر با گام ۵٫۲۵ میکرون ثبت می‌شود. با محاسبه‌ی مرکز شدت روی چند پیکسل، موقعیت را دقیق‌تر از گام پیکسل به دست می‌آوریم. هر ۲٫۶ میلی‌ثانیه یک عدد مستقل ضخامت دارید.
با نور پس‌زمینه، لبه‌های سایه‌ی جسم روی ۲۵۰۰ پیکسل پیدا می‌شوند و در میدان دید ۵۰ میلی‌متر هر پیکسل ۲۰ میکرون از جسم را می‌بیند. مبدل ۱۶ بیتی شیب لبه را با سطوح خاکستری کافی ثبت می‌کند تا نرم‌افزار جای آن را بین دو پیکسل هم تخمین بزند.
اگر بازه‌ی ۳۰۰ تا ۱۰۰۰ نانومتر روی ۲۵۰۰ پیکسل پخش شود، هر پیکسل حدود ۰٫۲۸ نانومتر از طیف را می‌بیند. حساسیت از ۳۰۰ نانومتر، فرابنفش نزدیک را برای جذب‌سنجی پوشش می‌دهد و ارتفاع ۶۴ میکرون پیکسل‌ها نور شکاف را خوب جمع می‌کند.
اگر پرتو در راستای عمودی تا ۶۴ میکرون جابه‌جا شود، هنوز روی پیکسل‌ها می‌ماند. گام ۵٫۲۵ میکرون مبنای خوبی برای پیدا کردن مرکز لکه است. نوردهی را هم می‌توانید تا ۱۰ میکروثانیه کوتاه کنید تا لیزرهای پرقدرت سنسور را اشباع نکنند.
برای سیگنال‌های ضعیف، نوردهی را تا ۱۴ دقیقه بالا ببرید. هر پیکسل ۳۳۶ میکرون مربع مساحت دارد و حدود ۱۲ برابر یک پیکسل مربعی ۵٫۲۵ میکرون نور جمع می‌کند. مبدل ۱۶ بیتی سطوح پایین سیگنال را با گام‌های ریز ثبت می‌کند.
شکل پیکسل در این دوربین دو نیاز را از هم جدا کرده است. گام ۵٫۲۵ میکرون تعیین می‌کند جزئیات مکانی و طیفی چقدر ریز باشد. ارتفاع ۶۴ میکرون (مساحت ۳۳۶ میکرون مربع) هم حدود ۱۲ برابر یک پیکسل مربعی با همان گام نور جمع می‌کند. با ۳۸۵ خط در ثانیه هر ۲٫۶ میلی‌ثانیه یک خط کامل دارید، که برای پایش پیوسته‌ی ضخامت و عرض یا میانگین‌گیری چند طیف کافی است. گستره‌ی دینامیکی ۴۰۰:۱ با مبدل ۱۶ بیتی ثبت می‌شود، پس گام مبدل خیلی ریزتر از نویز حسگر است. تنظیم آفست تا ±۳۰۰ میلی‌ولت در ۵۱۲ گام، سطح تاریک را در محدوده‌ی مبدل نگه می‌دارد. حساسیت ۳۰۰ تا ۱۰۰۰ نانومتر لامپ دوتریوم و هالوژن را با یک آرایه پوشش می‌دهد. نوردهی ۱۰ میکروثانیه تا ۱۴ دقیقه، نورهایی را می‌پذیرد که شدتشان تا حدود ۸×۱۰^۷ برابر با هم فرق دارد.
فاصله‌ی کانونی لنز تقریباً برابر است با فاصله‌ی کاری × ۱۳٫۱۲۵ میلی‌متر ÷ عرض میدان دید. لنز باید در تمام طول خط وضوحی بهتر از گام ۵٫۲۵ میکرون داشته باشد، وگرنه پیکسل‌های ریز فایده‌ای ندارند. در طیف‌سنج، توری را طوری انتخاب کنید که طیف کل ۱۳٫۱۲۵ میلی‌متر را پر کند. برای عرض‌سنجی، نور پس‌زمینه معمولاً بهترین نتیجه را می‌دهد. حداقل نوردهی ۱۰ میکروثانیه در برابر دوره‌ی خط ۲٫۶ میلی‌ثانیه کوتاه است، پس منبع پرنور را کنترل می‌کنید. برای سیگنال ضعیف هم تا ۱۴ دقیقه نوردهی در اختیار دارید. نسخه‌ی -I پردازنده‌ی FPGA دارد و بهره و آفست را در آن تنظیم می‌کنید. این نسخه مبدل ۱۶ بیتی، USB با سرعت ۴۸۰ مگابیت بر ثانیه و RAM روی برد دارد، لرزش زمانی آن کمتر از ۶٫۳ نانوثانیه است و به تغذیه‌ی خارجی نیاز ندارد. اگر آرایه‌ی بلندتر با پیکسل‌های بیشتر لازم دارید، RA-LSC-1304 را با ۳۶۴۸ پیکسل ۸ میکرون × ۲۰۰ میکرون روی ۲۹٫۱۸۴ میلی‌متر ببینید.

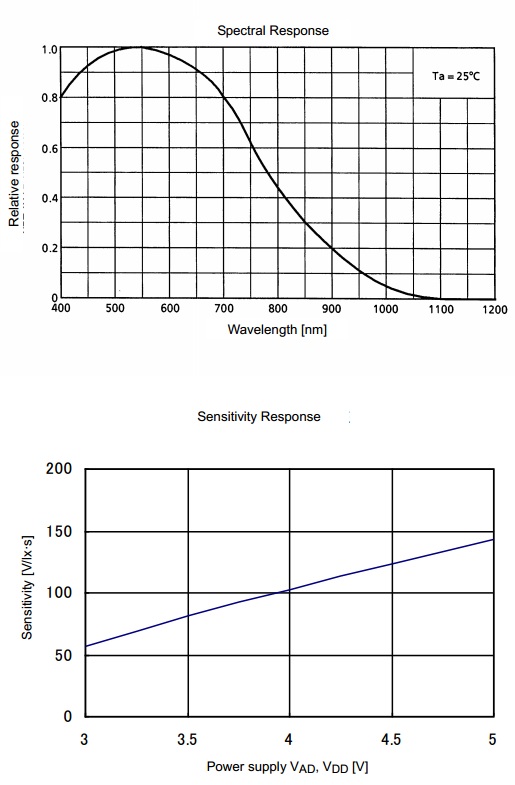

پاسخ طیفی و مشخصات پارامتریک RA-LSC-1254 را در ادامه می‌بینید.
| RA-LSC-1254 USB Line Scan Camera Parameters | مشخصات |
|---|---|
| Sensor | Linear CCD Array |
| Pixel Size | 5.25 μm x 64 μm |
| Pixel Distance | 5.25 μm |
| Line Width | 64 μm |
| Effective Pixels | 1X2500 |
| Active Length | 13.125 mm |
| Spectral Range | 300 nm to 1000 nm |
| Max Pixel Frequency | 2 MHz |
| Dynamic Range | 400 |
| PGA Gain Resolution | 6 V/V - 64Steps |
| Programmable Offset Resolution | 300 mV - 512Steps± |
| Power consumption | 1.5 W |
| External Power | Not Required |
| Operational Temperature Range | −25 to +65 °C |
| Operation Systems | Windows 64-bit And Linux |
| Communication Port | USB2.0 Port |
| Multiple Cameras | Supported |
| Device Driver | Yes |
| Sample Codes | Matlab,LabView,C++,C#,VB.Net,Python |
| راهنمای انتخاب نسخه | RA-LSC-1254-I |
|---|---|
| Processor | FPGA |
| Gain Adjust | ✓ |
| Offset Adjust | ✓ |
| ADC Resolution | 16 bit |
| USB Speed | 480Mbit/S |
| On Board RAM | ✓ |
| Jitter Order | < 6.3 ns |
| Exposure Min | 10 μs |
| Exposure Max | 14 min |
| Exposure Resolution | 1 μs |
| Line Rate | 385 Hz |
| Operational Temperature Range | −25 to +65 °C |
| Availability | 3Days After Order |
