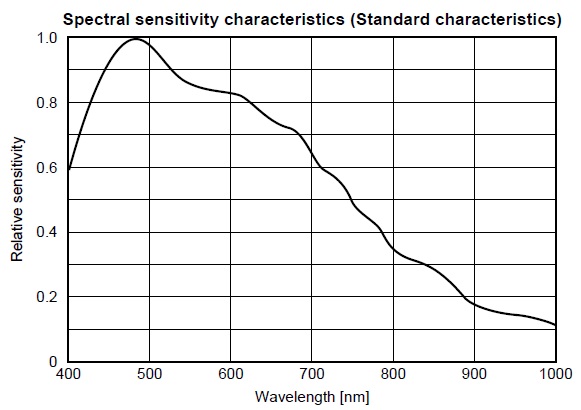

طراحی و ساخت دوربین خطی RA-LSC-1707 در فروردین ماه 1395 به پایان رسید. دوربین RA-LSC-1707 یک دوربین خطی 7450 پیکسلی مونوکروم بوده که با فرکانس 1968 هرتز برای کاربرد اسکن اشیاء، ضخامت سنجی و اندازه گیری عرض جسم بر روی نوار نقاله قابل استفاده است. پاسخ طیفی و مشخصات پارامتریک در این بخش قابل مشاهده هستند.
RA-LSC-1707 USB Line Scan Camera Parameters
- Sensor
- Pixel Size
- Pixel Distance
- Line Width
- Effective Pixels
- Active Length
- Spectral Range
- Max Pixel Frequency
- Dynamic Range
- PGA Gain Resolution
- Programmable Offset Resolution
- Power consumption
- External Power
- Operational Temperature Range
- Operation Systems
- Minimum Requirement
- Communication Port
- Multiple Cameras
- Device Driver
- Library Files
- Camera Supported Commands
Specification
- Linear CCD Array
- 4.7μm x 4.7μm
- 4.7μm
- 4.7μm
- 2X3725=7450
- 35.015mm
- 400nm to 1000nm
- 7.5MHz
- 1800
- 6V/V – 64Steps
- 300mV – 512Steps+/-
- 1.5W
- Not Required
- 55+ ~ 10- (°C)
- Windows 2000, XP, Vista,7,8
- RAM > 64M, Hard Disk Space Used > 10M
- USB2.0 Port
- Supported
- Yes
- DLL files and Static Library file
- Start Capture, Stop Capture, Exposure Time, Exposure Mode, Max Exposure, Brightness Control, Contrast Control, Line Frequency, Trigger Mode, Trigger Polarity, Trigger Delay, Trigger Factor, Reset Trigger Counts, Reset Line Counts, Decoupling Line Frequency, Many Signal Processing Algorithm
Camera Selection Guide
- Processor
- Gain Adjust
- Offset Adjust
- ADC Resolution
- USB Speed
- Analog OutPut
- On Board RAM
- Jitter Order
- Exposure Min
- Exposure Max
- Exposure Resolution
- Line Rate
- Frame Rate
- Operational Temperature Range
- Availability
RA-LSC-1707-I
- FPGA
- 16Bit
- 480Mbit/S
- 6.3ns>
- 508μs
- 35Min
- 2μs
- 1968Hz
- 1968Hz
- 60+ ~ 0 (°C)
- 3Days After Order
