دوربین ۱٫۴ مگاپیکسلی مدل RA-ASC-0267

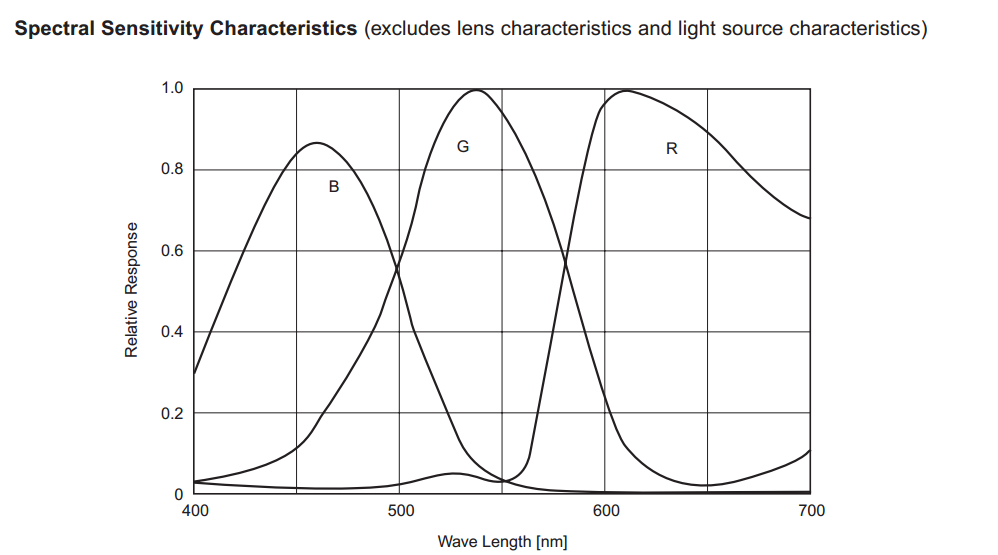

طراحی و ساخت دوربین دوبعدی RA-ASC-0267 در تیرماه ۱۳۹۶ به پایان رسید. دوربین ۱٫۴ مگاپیکسلی (۱۳۶۰×۱۰۲۴) مدل RA-ASC-0267 مبتنی بر CCD است و برای کاربردهای خاص آزمایشگاهی که حساسیت بالا می‌خواهند گزینه بسیار مناسبی است. پاسخ طیفی و مشخصات پارامتریک را در همین بخش می‌بینید.
تولید متوقف شده حسگر این مدل دیگر ساخته نمی‌شود.
| RA-ASC-0267 USB Area Scan Camera Parameters | مشخصات |
|---|---|
| Sensor | Area CCD |
| Pixel Size | 4.65 μm x 4.65 μm |
| Effective Pixels | H1360 X V1024 = 1.4M |
| Total Pixels | H1434 X V1050 = 1.5M |
| CCD Size | 7.60 mm(H) * 6.20 mm(V) |
| Spectral Range | 400 nm to 700 nm |
| Max Pixel Frequency | 15 MHz |
| PGA Gain Resolution | 6 V/V - 64Steps |
| Programmable Offset Resolution | 300 mV - 512Steps± |
| Power consumption | 1.5 W |
| External Power | Not Required |
| Operational Temperature Range | −10 to +55 °C |
| Operation Systems | Windows 64-bit And Linux |
| Communication Port | USB2.0 Port |
| Multiple Cameras | Supported |
| Device Driver | Yes |
| Sample Codes | Matlab,LabView,C++,C#,VB.Net,Python |
تولید متوقف شده حسگر این مدل دیگر ساخته نمی‌شود.
| راهنمای انتخاب نسخه | RA-ASC-0267-I |
|---|---|
| Processor | FPGA |
| Gain Adjust | ✓ |
| Offset Adjust | ✓ |
| ADC Resolution | 8 bit |
| USB Speed | 480Mbit/S |
| On Board RAM | ✓ |
| Jitter Order | < 10 ns |
| Frame Rate | Max 8.1 Hz |
| Operational Temperature Range | −10 to +55 °C |
| Availability | 7Days After Order |
راهنمای انتخاب
این دوربین به چه کاری می‌آید؟
برای تصویر پرجزئیات از نمونه‌ها و قطعات ثابت در نور مرئی
وقتی جسم ثابت است و جزئیات اهمیت دارد، RA-ASC-0267-I انتخاب خوبی است. حسگر CCD آن ۱۳۶۰×۱۰۲۴ پیکسل (۱٫۴ مگاپیکسل) با پیکسل‌های ۴٫۶۵ میکرون دارد. ناحیه‌ی فعال حسگر ۶٫۳۲ میلی‌متر × ۴٫۷۶ میلی‌متر است (کل تراشه ۷٫۶۰ میلی‌متر × ۶٫۲۰ میلی‌متر) و بزرگ‌ترین CCD در میان دوربین‌های ناحیه‌ای ما به حساب می‌آید. حداکثر ۸٫۱ فریم در ثانیه می‌گیرد و تصویر ۸ بیتی را از راه USB با سرعت ۴۸۰ مگابیت بر ثانیه می‌فرستد. میکروسکوپی، مستندسازی نمونه و بازرسی قطعه‌ای که در ایستگاه می‌ایستد، کارهایی است که این دوربین برایشان ساخته شده.
- حسگر
- Area CCD
- پیکسل‌های مؤثر
- H1360 X V1024 = 1.4M
- اندازه پیکسل
- 4.65 μm × 4.65 μm
- نرخ فریم
- Max 8.1 Hz
- بازه طیفی
- 400 nm to 700 nm
- مبدل آنالوگ به دیجیتال
- 8 bit
- رابط
- USB2.0 Port
- دمای کاری
- −10 to +55 °C
میکروسکوپی و مستندسازی نمونه
زیر شیئی ۱۰ برابر، دوربین حدود ۰٫۶۳ میلی‌متر × ۰٫۴۸ میلی‌متر از نمونه را می‌بیند و هر پیکسل ۴٫۶۵ میکرون روی نمونه معادل ۰٫۴۶۵ میکرون است. پیکسل‌ها در طول و عرض هم‌اندازه‌اند، پس جزئیات در هر دو جهت با یک وضوح ثبت می‌شود.
تصویربرداری آزمایشگاهی در نور کم
در ۸٫۱ فریم در ثانیه هر فریم ۱۲۳ میلی‌ثانیه طول می‌کشد. پیکسل ۲۱٫۶ میکرون مربع در این مدت از صحنه‌های کم‌نور هم نور کافی جمع می‌کند. با بهره‌ی ۶۴ گامی و آفست ۵۱۲ گامی، سیگنال را در ۲۵۶ سطح مبدل ۸ بیتی جا می‌دهید.
اندازه‌گیری ابعادی قطعات ثابت
با میدان دید ۷۶ میلی‌متر، هر پیکسل ۵۶ میکرون از قطعه را می‌بیند و ۱۳۶۰ پیکسل در عرض تصویر دارید. مقیاس در جهت افقی و عمودی یکی است، پس فاصله و قطر را در هر جهتی با همان مقیاس اندازه می‌گیرید.
بازرسی ایستگاهی قطعات
در ایستگاهی که قطعه برای بازرسی می‌ایستد، دوربین هر تصویر ۱٫۴ مگاپیکسلی را در کمتر از ۱۲۵ میلی‌ثانیه تحویل می‌دهد. جریان داده حدود ۹۰ مگابیت بر ثانیه است و USB با سرعت ۴۸۰ مگابیت بر ثانیه جای زیادی برایش دارد.
این مشخصات در عمل یعنی چه؟
حسگر بزرگ‌تر یعنی برای همان میدان دید، به لنزی با فاصله‌ی کانونی بلندتر نیاز دارید. این فاصله‌ی کانونی حدود ۱٫۷ برابر لنز مدل RA-ASC-0229-I است که ناحیه‌ی فعال حسگرش حدود ۳٫۶۵ میلی‌متر عرض دارد. لنز هم باید دایره‌ی تصویری بزرگ‌تر از قطر ناحیه‌ی فعال حسگر، یعنی حدود ۷٫۹ میلی‌متر (فرمت ۱/۲ اینچ)، بدهد. پیکسل ۴٫۶۵ میکرون در هر فریم ۱۲۳ میلی‌ثانیه فرصت نوردهی دارد و در نور کم سیگنال خوبی می‌دهد. سقف ۸٫۱ فریم در ثانیه تکلیف را روشن می‌کند. جسم باید هنگام عکس‌برداری تقریباً ثابت باشد، وگرنه تصویر تار می‌شود. پس این دوربین جایش در ایستگاه بازرسی و روی میکروسکوپ است، نه کنار قطعاتی که از جلوی دوربین رد می‌شوند. خروجی ۸ بیتی ۲۵۶ سطح روشنایی دارد که با بهره و آفست روی روشنایی صحنه تنظیم می‌شود. حساسیت ۴۰۰ تا ۷۰۰ نانومتر هم با لامپ‌های سفید معمولی جور است.
پیش از خرید به این نکته‌ها توجه کنید
فاصله‌ی کانونی لنز تقریباً برابر است با فاصله‌ی کاری × طول سنسور ÷ عرض میدان دید. با طول فعال سنسور ۶٫۳۲ میلی‌متر (۱۳۶۰ × ۴٫۶۵ میکرون)، برای میدان ۷۶ میلی‌متر در فاصله‌ی ۴۰۰ میلی‌متر لنزی حدود ۳۳ میلی‌متر مناسب است. اگر دوربین را روی میکروسکوپ می‌بندید، آداپتوری انتخاب کنید که دایره‌ی تصویرش از حدود ۷٫۹ میلی‌متر (قطر ناحیه‌ی فعال حسگر) بزرگ‌تر باشد. نور باید در همان ۱۲۳ میلی‌ثانیه هر فریم سیگنال کافی بدهد و برای اندازه‌گیری، یکنواخت و بدون سوسو باشد. نسخه‌ی -I شامل پردازنده‌ی FPGA، تنظیم بهره و آفست، مبدل ۸ بیتی، USB با سرعت ۴۸۰ مگابیت بر ثانیه و RAM روی برد است. از -۱۰ تا +۵۵ درجه‌ی سانتی‌گراد کار می‌کند و ۷ روز پس از سفارش تحویل می‌شود. اگر فریم بیشتری لازم دارید، RA-ASC-0134-I با حسگر CMOS و ۷۲ فریم در ثانیه را ببینید.
