دوربین خطی ۵۱۵۰ پیکسلی مدل RA-LSC-0553

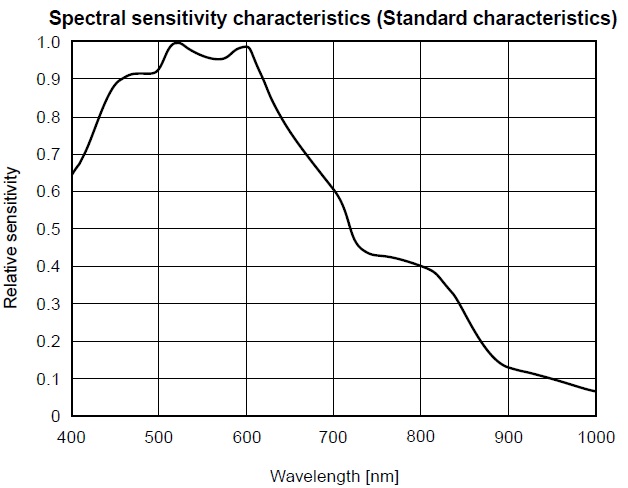

طراحی و ساخت دوربین RA-LSC-0553 در اواخر اسفندماه ۱۳۹۴ به پایان رسید. دوربین RA-LSC-0553 یک دوربین خطی ۵۱۵۰ پیکسلی مونوکروم با فرکانس ۹۵۱ هرتز است. از آن می‌توانید برای اسکن اشیاء، ضخامت‌سنجی و اندازه‌گیری عرض جسم بر روی نوار نقاله استفاده کنید. پاسخ طیفی و مشخصات پارامتریک را در این بخش می‌بینید.
راهنمای انتخاب
برای عرض‌سنجی دقیق و اسکن با نور آبی و فرابنفش نزدیک
خیلی از دوربین‌های خطی از ۴۰۰ نانومتر به بالا حساس‌اند، اما پاسخ RA-LSC-0553 از ۳۵۰ نانومتر شروع می‌شود و تا ۹۰۰ نانومتر ادامه دارد. به همین دلیل با نور آبی و فرابنفش نزدیک هم می‌توانید بازرسی کنید. سنسور آن ۵۱۵۰ پیکسل ۷ میکرون × ۷ میکرون روی ۳۶٫۰۵ میلی‌متر دارد و برای عرض‌سنجی و ضخامت‌سنجی دقیق ورق و نوار ساخته شده است. نرخ خط ۹۵۱٫۵ خط در ثانیه است، خروجی ۱۶ بیتی است و نوردهی از ۱۰۵۱ میکروثانیه تا ۱۴٫۵ دقیقه با گام ۱ میکروثانیه تنظیم می‌شود.
- حسگر
- Linear CCD Array
- پیکسل‌های مؤثر
- 1 × 5150
- اندازه پیکسل
- 7 μm × 7 μm
- طول فعال
- 36.05 mm
- نرخ خط
- 951.5 Hz
- بازه طیفی
- 350 nm to 900 nm
- مبدل آنالوگ به دیجیتال
- 16 bit
- کمینه نوردهی
- 1051 μs
- بیشینه نوردهی
- 14.5 min
- رابط
- USB2.0 Port
۵۱۵۰ پیکسل عرض جسم را می‌پوشانند و در میدان دید ۲۵۰ میلی‌متر هر پیکسل ۰٫۰۴۹ میلی‌متر از جسم را می‌بیند. با نور پس‌زمینه و پردازش نرم‌افزاری، لبه را دقیق‌تر از یک پیکسل پیدا می‌کنیم. در هر ثانیه هم ۹۵۱ اندازه‌گیری دارید.
با دید از کنار یا مثلث‌سازی لیزری، ضخامت به یک موقعیت روی سنسور تبدیل می‌شود. در میدان دید کوچک، گام ۷ میکرون دقت بالایی می‌دهد. مثلاً در میدان ۵۰ میلی‌متر هر پیکسل حدود ۰٫۰۱ میلی‌متر از جسم را می‌بیند.
با حرکت جسم، خط‌ها کنار هم یک تصویر دوبعدی می‌سازند. در میدان دید ۲۵۰ میلی‌متر، برای اینکه تصویر کشیده یا فشرده نشود، جسم نباید سریع‌تر از حدود ۴۶ میلی‌متر بر ثانیه حرکت کند. در این حالت عیوبی در حد یک پیکسل، یعنی حدود ۰٫۰۴۹ میلی‌متر، دیده می‌شوند.
چون سنسور از ۳۵۰ نانومتر حساس است، می‌توانید از نور آبی یا فرابنفش نزدیک استفاده کنید. نور با طول‌موج کوتاه‌تر روی سطح بیشتر پخش می‌شود و خراش‌های ریز را بهتر نشان می‌دهد. در بازرسی فلورسانس هم نور تحریک در محدوده‌ی حساسیت سنسور قرار می‌گیرد.
با ۵۱۵۰ نقطه در عرض، برای سندی به عرض ۳۰۰ میلی‌متر هر پیکسل ۰٫۰۵۸ میلی‌متر از کاغذ را می‌بیند. مبدل ۱۶ بیتی و تنظیم آفست در ±۵۱۲ گام کمک می‌کنند سایه‌روشن‌های فیلم، حتی در نواحی تاریک، بدون بریده شدن ثبت شوند.
۵۱۵۰ پیکسل با گام ۷ میکرون طول سنسور را ۳۶٫۰۵ میلی‌متر می‌کند و روی جسم نقاط زیادی دارید. در میدان دید ۲۵۰ میلی‌متر هر پیکسل ۰٫۰۴۹ میلی‌متر از جسم را می‌بیند و در میدان ۱۰۰ میلی‌متر این عدد به حدود ۰٫۰۱۹ میلی‌متر می‌رسد. در اسکن دوبعدی، جسم در هر دوره‌ی خط باید دقیقاً به اندازه‌ی یک پیکسل جلو برود. با ۹۵۱٫۵ خط در ثانیه، سرعت جسم در میدان ۲۵۰ میلی‌متر حداکثر حدود ۴۶ میلی‌متر بر ثانیه است. در میدان ۱۰۰ میلی‌متر این سقف به حدود ۱۸ میلی‌متر بر ثانیه می‌رسد. در عرض‌سنجی سرعت اهمیتی ندارد، چون هر خط یک اندازه‌گیری جداست. پیکسل ۷ میکرون کوچک است (۴۹ میکرون مربع) و حداقل نوردهی ۱۰۵۱ میکروثانیه با دوره‌ی خط برابر است. یعنی کل دوره صرف جمع کردن نور می‌شود و شدت نور را باید متناسب با آن انتخاب کنید. سنسورهایی که از ۴۰۰ نانومتر به بالا حساس‌اند، از نور آبی و فرابنفش نزدیک سیگنال کمی می‌گیرند. اما این سنسور از ۳۵۰ نانومتر حساس است، پس این نور اینجا به کار می‌آید.
لنز باید کل ۳۶٫۰۵ میلی‌متر طول سنسور را بدون افت نور در دو سر بپوشاند. فاصله‌ی کانونی تقریباً برابر است با فاصله‌ی کاری × ۳۶٫۰۵ میلی‌متر ÷ عرض جسم. اگر با نور ۳۵۰ تا ۴۰۰ نانومتر کار می‌کنید، مطمئن شوید لنز این طول‌موج‌ها را عبور می‌دهد. در ۹۵۱٫۵ خط در ثانیه، حداقل نوردهی ۱۰۵۱ میکروثانیه برابر دوره‌ی خط است. پس در بیشترین سرعت، نوردهی روی حدود ۱ میلی‌ثانیه ثابت می‌ماند و باید نور کافی بگذارید. نسخه‌ی -I پردازنده‌ی FPGA دارد و بهره و آفست را در آن تنظیم می‌کنید. این نسخه ADC با دقت ۱۶ بیت، USB با سرعت ۴۸۰ مگابیت بر ثانیه، خروجی آنالوگ و RAM روی برد دارد و در دمای -۱۰ تا +۶۰ درجه سانتی‌گراد کار می‌کند. برای عرض بیشتر با همین گام پیکسل، RA-LSC-0532 با ۷۵۰۰ پیکسل و طول ۵۲٫۵ میلی‌متر را ببینید.
| RA-LSC-0553 USB Line Scan Camera Parameters | مشخصات |
|---|---|
| Sensor | Linear CCD Array |
| Pixel Size | 7 μm x 7 μm |
| Pixel Distance | 7 μm |
| Line Width | 7 μm |
| Effective Pixels | 1X5150 |
| Active Length | 36.05 mm |
| Spectral Range | 350 nm to 900 nm |
| Max Pixel Frequency | 5 MHz |
| Dynamic Range | - |
| PGA Gain Resolution | 6 V/V - 64Steps |
| Programmable Offset Resolution | 300 mV - 512Steps± |
| Power consumption | 1.5 W |
| External Power | Not Required |
| Operational Temperature Range | −10 to +60 °C |
| Operation Systems | Windows 64-bit And Linux |
| Communication Port | USB2.0 Port |
| Multiple Cameras | Supported |
| Device Driver | Yes |
| Sample Codes | Matlab,LabView,C++,C#,VB.Net,Python |
| راهنمای انتخاب نسخه | RA-LSC-0553-I |
|---|---|
| Processor | FPGA |
| Gain Adjust | ✓ |
| Offset Adjust | ✓ |
| ADC Resolution | 16 bit |
| USB Speed | 480Mbit/S |
| Analog OutPut | ✓ |
| On Board RAM | ✓ |
| Jitter Order | < 6.3 ns |
| Exposure Min | 1051 μs |
| Exposure Max | 14.5 min |
| Exposure Resolution | 1 μs |
| Line Rate | 951.5 Hz |
| Operational Temperature Range | −10 to +60 °C |
| Availability | 3Days After Order |
