دوربین ۵ مگاپیکسلی مدل RA-ASC-5000

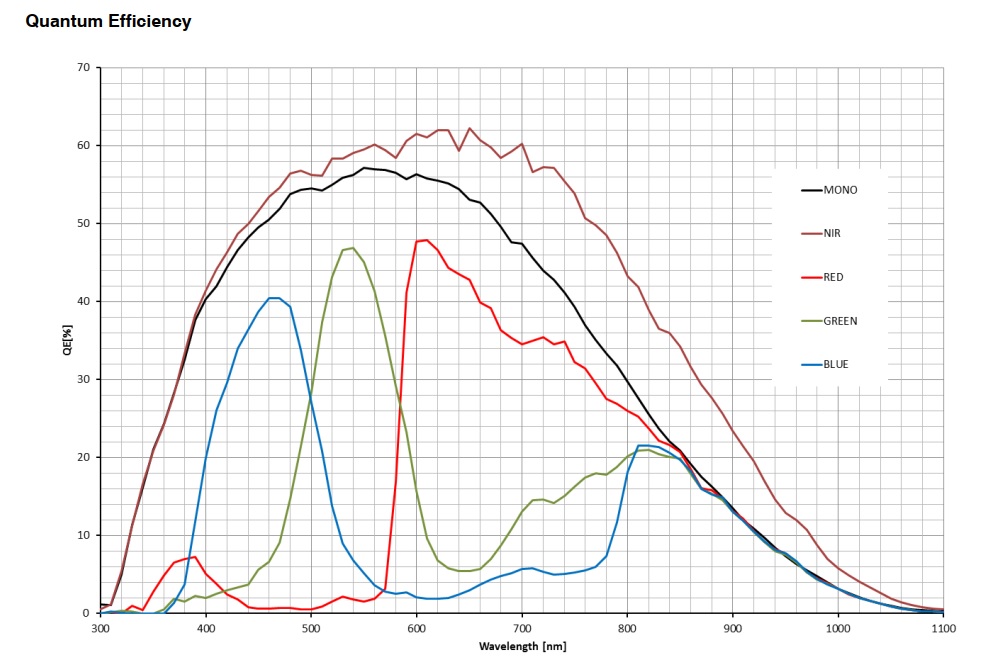

طراحی و ساخت دوربین ۵ مگاپیکسلی RA-ASC-5000-I در اسفندماه ۱۴۰۰ به پایان رسید. این دوربین برخلاف دوربین‌های مدل ASC-0229 و ASC-0267 مبتنی بر CCD نیست و از سنسور CMOS استفاده می‌کند. مودهای Double Shutter و Frame Straddling باعث می‌شوند این دوربین گزینه مناسبی برای کاربرد PIV باشد. این دوربین می‌تواند با منبع لیزر سینک شود و منبع لیزر را سینک کند. با مود AOI می‌توانید ناحیه‌ای خاص از تصویر را انتخاب کنید و در نتیجه سرعت تصویربرداری را بالا ببرید. رزولوشن‌های متنوعی هم می‌توانید تنظیم کنید. این ویژگی‌ها و ده‌ها قابلیت متنوع دیگر، این دوربین را گزینه مناسبی برای بسیاری از کاربردهای صنعتی و آزمایشگاهی می‌کند. پاسخ طیفی و مشخصات پارامتریک را در همین بخش می‌بینید.
راهنمای انتخاب
برای PIV، DIC و بازرسی سریع با میدان دید بزرگ
پنج مگاپیکسل در ۶۰ فریم در ثانیه، آن هم با پیکسل درشت ۴٫۸ میکرون. دوربین RA-ASC-5000-I حسگر CMOS با ۲۵۹۲×۲۰۴۸ پیکسل روی تصویرگیر ۱۲٫۴۴۰ میلی‌متر × ۹٫۸ میلی‌متر دارد. این بزرگ‌ترین حسگر CMOS در میان دوربین‌های ناحیه‌ای ماست. داده‌ی ۸ بیتی از راه USB3.0 با سرعت ۲٫۵۴ گیگابیت بر ثانیه منتقل می‌شود و دوربین از -۳۰ تا +۷۰ درجه‌ی سانتی‌گراد کار می‌کند. ما آن را برای اندازه‌گیری میدان سرعت و جابه‌جایی در پژوهش سیالات و مکانیک تجربی، و برای بازرسی اجسام متحرک در میدان دید بزرگ ساخته‌ایم.
- حسگر
- CMOS
- پیکسل‌های مؤثر
- H2592 X V2048 =5M
- اندازه پیکسل
- 4.8 μm × 4.8 μm
- ابعاد ناحیه تصویر
- 12.440 mm(H) * 9.8 mm(V)
- نرخ فریم
- Max 60 Hz
- بازه طیفی
- 400 nm to 700 nm
- مبدل آنالوگ به دیجیتال
- 8 bit
- رابط
- USB3.0 Port
- دمای کاری
- −30 to +70 °C
پیکسل ۲۳ میکرون مربع این دوربین نور پراکنده از ذرات ریز را حدود ۴٫۸ برابر بیشتر از پیکسل ۲٫۲ میکرون جمع می‌کند. در میدان ۱۲۰ میلی‌متر هر پیکسل ۴۶ میکرون را می‌بیند. فاصله‌ی دو فریم ۱۶٫۷ میلی‌ثانیه است. پس اگر ذره در این فاصله ۸ پیکسل جابه‌جا شود، سرعتش ۲۲ میلی‌متر بر ثانیه است.
در تونل باد یا کانال آب، ۲۵۹۲×۲۰۴۸ پیکسل با نسبت ۱٫۲۷:۱ میدانی نزدیک به مربع را با وضوح یکسان در دو جهت پوشش می‌دهد. با ۶۰ فریم در ثانیه، تغییر الگوی جریان را در بازه‌های چند ده میلی‌ثانیه‌ای دنبال می‌کنید.
در میدان ۲۰۰ میلی‌متر، هر پیکسل ۷۷ میکرون از نمونه را می‌بیند و زیرمجموعه‌های ۲۱ پیکسلی با گام ۱۰ پیکسل حدود ۲۵۷×۲۰۳ نقطه‌ی اندازه‌گیری می‌دهند. با ۱۶٫۷ میلی‌ثانیه بین فریم‌ها، در بارگذاری‌هایی که هر مرحله‌شان بیش از ۰٫۱ ثانیه طول می‌کشد، از هر مرحله چند فریم دارید.
با میدان ۴۰۰ میلی‌متر، هر یک از ۲۵۹۲ پیکسل عرضی ۱۵۴ میکرون را می‌بیند. قطعه‌ای که ۱ متر بر ثانیه حرکت می‌کند، بین دو فریم ۱۶٫۷ میلی‌متر جلو می‌رود. برای تصویر تیز، نوردهی باید آن‌قدر کوتاه باشد که قطعه در این مدت کمتر از یک پیکسل حرکت کند.
در ۶۰ فریم در ثانیه و رزولوشن کامل ۵ مگاپیکسل، رویدادی که چند صد میلی‌ثانیه طول می‌کشد در ده‌ها فریم ثبت می‌شود. RAM روی برد توالی را نگه می‌دارد تا از راه USB3.0 به رایانه برسد.
نقطه‌ی قوت این دوربین این است که پیکسل درشت ۴٫۸ میکرون و سرعت ۶۰ فریم در ثانیه را با رزولوشن کامل ۵ مگاپیکسل یکجا دارد. هر پیکسل ۲۳ میکرون مربع مساحت دارد و در نوردهی کوتاه حدود ۴٫۸ برابر پیکسل ۲٫۲ میکرون مدل RA-ASC-9031-I سیگنال می‌گیرد. برای همین با منابع نور پالسی کم‌انرژی هم خوب کار می‌کند. در حالت عادی، فاصله‌ی دو فریم متوالی ۱۶٫۷ میلی‌ثانیه است. در PIV، با Frame Straddling این فاصله به چند میکروثانیه کم می‌شود. پس در میدان ۱۲۰ میلی‌متر سرعت‌های چند متر در ثانیه را هم می‌سنجید. در نرخ کامل، ۲۵۹۲×۲۰۴۸ پیکسل × ۶۰ فریم × ۸ بیت حدود ۲٫۵۵ گیگابیت بر ثانیه می‌شود که عملاً با ظرفیت پیوند ۲٫۵۴ گیگابیت بر ثانیه برابر است. خروجی هم به همین دلیل ۸ بیتی است. حسگر ۱۲٫۴۴۰ میلی‌متر بزرگ است. پس برای همان میدان دید، به لنزی نیاز دارید که فاصله‌ی کانونی‌اش حدود ۲٫۶ برابر لنز مدل‌هایی با حسگر ۴٫۸۰ میلی‌متر باشد.
فاصله‌ی کانونی لنز تقریباً برابر است با فاصله‌ی کاری × طول سنسور ÷ عرض میدان دید. با طول سنسور ۱۲٫۴۴۰ میلی‌متر، برای میدان ۳۰۰ میلی‌متر از فاصله‌ی ۱ متر لنزی حدود ۴۱ میلی‌متر لازم است. حسگر بزرگ است، پس لنز باید دایره‌ی تصویری بزرگ‌تر از ۱۵٫۸ میلی‌متر داشته باشد و جزئیاتی در حد ۴٫۸ میکرون را واضح نشان دهد. نور باید در کسری از ۱۶٫۷ میلی‌ثانیه هر فریم سیگنال کافی بدهد. در PIV، انرژی پالس نور را با اندازه‌ی ناحیه‌ای که هر پیکسل می‌بیند و با سرعت جریان تنظیم کنید. نسخه‌ی -I پردازنده‌ی FPGA دارد و بهره و آفست را در آن تنظیم می‌کنید. مبدل ۸ بیتی، USB با سرعت ۲٫۵۴ گیگابیت بر ثانیه و RAM روی برد هم دارد. این نسخه از -۳۰ تا +۷۰ درجه‌ی سانتی‌گراد کار می‌کند و ۳ روز پس از سفارش تحویل می‌شود. اگر صحنه ثابت است و جزئیات ریزتر می‌خواهید، RA-ASC-9031-I با پیکسل ۲٫۲ میکرون و خروجی ۱۲ بیتی گزینه‌ی بهتری است.
| RA-ASC-5000 USB Area Scan Camera Parameters | مشخصات |
|---|---|
| Sensor | CMOS |
| Pixel Size | 4.8 μm x 4.8 μm |
| Effective Pixels | H2592 X V2048 =5M |
| Active Imager Size | 12.440 mm(H) * 9.8 mm(V) |
| Spectral Range | 400 nm to 700 nm |
| Max Pixel Frequency | 350 MHz-OverClocking |
| Power consumption | 4.2 W |
| External Power | Not Required |
| Operational Temperature Range | −30 to +70 °C |
| Operation Systems | Windows 64-bit And Linux |
| Communication Port | USB3.0 Port |
| Multiple Cameras | Supported |
| Device Driver | Yes |
| Sample Codes | Matlab,LabView,C++,C#,VB.Net,Python |
| راهنمای انتخاب نسخه | RA-ASC-5000-I |
|---|---|
| Processor | FPGA |
| Gain Adjust | ✓ |
| Offset Adjust | ✓ |
| ADC Resolution | 8 bit |
| USB Speed | 2.54Gbit/S |
| On Board RAM | ✓ |
| Jitter Order | < 10 ns |
| Frame Rate | Max 60 Hz |
| Operational Temperature Range | −30 to +70 °C |
| Availability | 3Days After Order |
