دوربین خطی ۲۷۰۰ پیکسلی رنگی مدل RA-LSC-2253

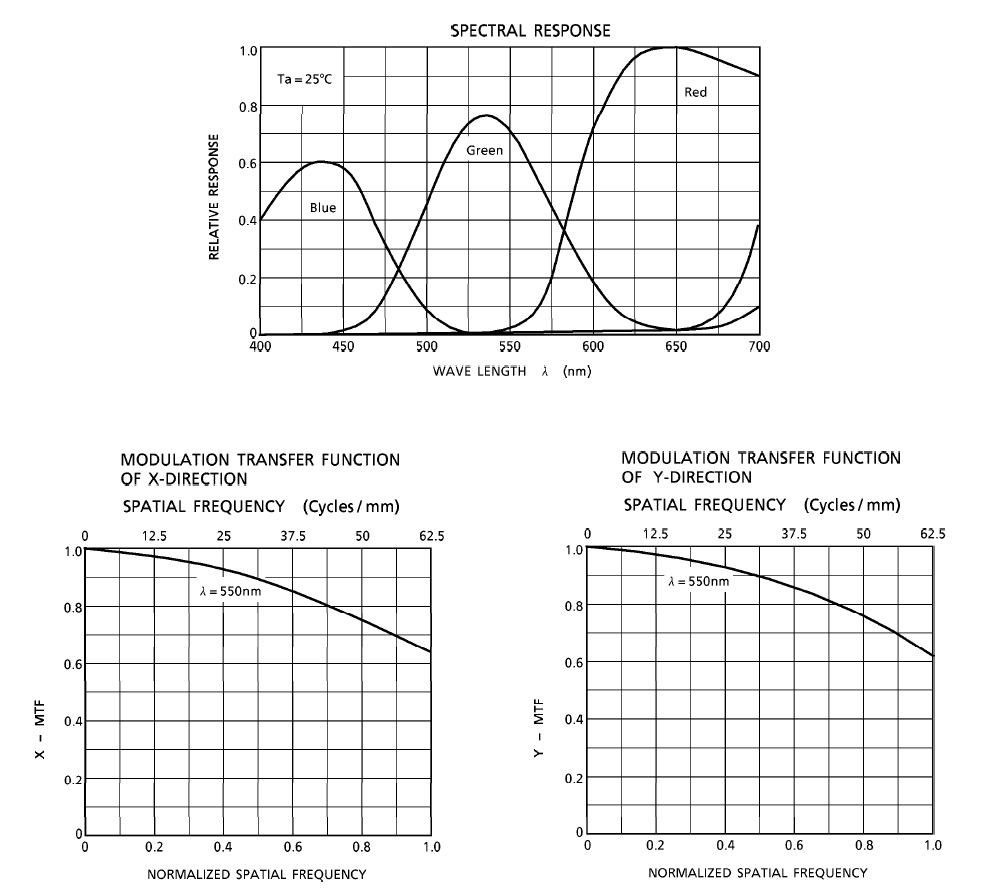

دوربین خطی RA-LSC-2253 یک دوربین خطی رنگی ۲۷۰۰ پیکسلی است و تا ۲۹۹۰ خط در ثانیه تصویر می‌گیرد. از آن می‌توانید برای تصویربرداری رنگی از اجسام متحرک استفاده کنید. پاسخ طیفی، مشخصات پارامتریک، ویژگی‌های نرم‌افزار دمو و مشخصات این دوربین را در همین بخش می‌بینید.
راهنمای انتخاب
برای بازرسی رنگی نوار و ورق و سورتینگ رنگی با سرعت متوسط
این دوربین رنگی سه خط سنسور جدا برای R، G و B دارد و روی هر خط ۲۷۰۰ پیکسل ۱۰٫۵ میکرون در طول ۲۸٫۳۵ میلی‌متر قرار گرفته است. پیکسل بزرگ در هر خط نور بیشتری جمع می‌کند و همین به RA-LSC-2253 اجازه می‌دهد با ۲۹۹۰ خط در ثانیه کار کند. آن را برای بازرسی رنگی کاغذ، پارچه و فیلم و برای سورتینگ رنگی در خطوطی با سرعت متوسط پیشنهاد می‌کنیم.
- حسگر
- Linear CCD Array
- پیکسل‌های مؤثر
- 3 × 2700
- اندازه پیکسل
- 10.5 μm × 10.5 μm
- طول فعال
- 28.35 mm
- نرخ خط
- 2990 Hz
- بازه طیفی
- 400 nm to 700 nm
- گستره دینامیکی
- 300
- مبدل آنالوگ به دیجیتال
- RGB - 3 × 8 bit
- کمینه نوردهی
- 334 μs
- بیشینه نوردهی
- 71 min
سه کانال رنگی هم‌زمان ثبت می‌شوند و در میدان دید ۲۷۰ میلی‌متر هر پیکسل ۱۰۰ میکرون از محصول را می‌بیند. برای اینکه تصویر کشیده یا فشرده نشود، نوار نقاله نباید سریع‌تر از حدود ۰٫۳ متر بر ثانیه حرکت کند.
اختلاف رنگ و خطای رجیستر روی کار چاپی به شکل تفاوت بین کانال‌های ۸ بیتی دیده می‌شود. کافی است نرخ خط را با سرعت نوار هماهنگ کنید تا تصویر بدون کشیدگی به دست بیاید.
از کاغذ، پارچه یا فیلم رنگی در حال حرکت، یک تصویر رنگی پیوسته می‌گیرید. عیب‌هایی که فقط در رنگ با زمینه فرق دارند، در مقایسه‌ی کانال‌ها خودشان را نشان می‌دهند.
اگر سند با حرکت کنترل‌شده از زیر دوربین رد شود، تصویر رنگی با دقت ۱۰۰ میکرون در عرض ۲۷۰ میلی‌متر می‌گیرید. نوردهی تا ۷۱ دقیقه بالا می‌رود، پس اسکن ایستا با نور کم هم شدنی است.
مساحت هر پیکسل ۱۱۰ میکرون مربع است، حدود ۵ برابر یک پیکسل ۴٫۷ میکرون. پیکسل بزرگ‌تر در همان ۳۳۴ میکروثانیه نوردهی نور بیشتری جمع می‌کند و به همین دلیل دوربین با سه خط رنگی تا ۲۹۹۰ خط در ثانیه کار می‌کند. برای تصویر بدون اعوجاج، سطح در هر دوره‌ی خط باید به اندازه‌ی یک پیکسل جلو برود. اگر هر پیکسل ۱۰۰ میکرون را ببیند، سرعت نوار نباید از حدود ۰٫۳ متر بر ثانیه بیشتر شود. در میدان ۵۴۰ میلی‌متر که هر پیکسل ۲۰۰ میکرون را می‌بیند، این سقف به حدود ۰٫۶ متر بر ثانیه می‌رسد. گستره‌ی دینامیکی حسگر ۱۷۵۰:۱ است. سنسور فقط از ۴۰۰ تا ۷۰۰ نانومتر، یعنی ناحیه‌ی مرئی، حساس است و برای کارهایی که رنگ دیده‌شده با چشم معیار است مناسب است. در حداکثر نرخ خط، حجم داده حدود ۱۹۴ مگابیت بر ثانیه است و USB با سرعت ۴۸۰ مگابیت بر ثانیه آن را بی‌دردسر منتقل می‌کند.
فاصله‌ی کانونی لنز تقریباً برابر است با فاصله‌ی کاری × ۲۸٫۳۵ میلی‌متر ÷ عرض میدان دید. چون سه خط رنگی دارید، لنزی با ابیراهی رنگی کم بگیرید. نور سفید هم باید پایدار باشد تا سه کانال هم‌سطح بمانند. در حداکثر سرعت، نوردهی حدود ۳۳۴ میکروثانیه است و نور باید در همین زمان به هر سه خط سیگنال کافی برساند. حداکثر نوردهی ۷۱ دقیقه است. نسخه‌ی -I شامل FPGA، تنظیم بهره و آفست، مبدل رنگی ۳×۸ بیتی و USB با سرعت ۴۸۰ مگابیت بر ثانیه است و تغذیه‌ی خارجی نمی‌خواهد. اگر پیکسل ریزتر و سرعت بالاتر برایتان مهم‌تر است، RA-LSC-2566 را ببینید: ۳×۵۳۴۰ پیکسل ۵٫۲۵ میکرون و ۴۵۳۶ خط در ثانیه.
| RA-LSC-2253 USB Line Scan Camera Parameters | مشخصات |
|---|---|
| Sensor | Linear CCD Array |
| Pixel Size | 10.5 μm x 10.5 μm |
| Pixel Distance | 10.5 μm |
| Line Width | 10.5 μm |
| Effective Pixels | 3X2700 |
| Active Length | 28.35 mm |
| Spectral Range | 400 nm to 700 nm |
| Dynamic Range | 300 |
| PGA Gain Resolution | 6 V/V - 64Steps |
| Programmable Offset Resolution | 300 mV - 512Steps± |
| Power consumption | 1.5 W |
| External Power | Not Required |
| Operational Temperature Range | −25 to +65 °C |
| Operation Systems | Windows 64-bit And Linux |
| Communication Port | USB2.0 Port |
| Multiple Cameras | Supported |
| Device Driver | Yes |
| Sample Codes | Matlab,LabView,C++,C#,VB.Net,Python |
| راهنمای انتخاب نسخه | RA-LSC-2253-I |
|---|---|
| Processor | FPGA |
| Gain Adjust | ✓ |
| Offset Adjust | ✓ |
| ADC Resolution | RGB - 3X8 bit |
| USB Speed | 480Mbit/S |
| Exposure Min | 334 μs |
| Exposure Max | 71 min |
| Exposure Resolution | 1 μs |
| Line Rate | 2990 Hz |
| Operational Temperature Range | −25 to +65 °C |
| Availability | 3Days After Order |
