دوربین حرارتی

رسااندیشان مفتخر است اولین دوربین حرارتی ساخت ایران در طول‌موج مادون قرمر بلند را معرفی کند. این محصول پیشرفته با استفاده از فناوری بومی توسعه یافته و به‌گونه‌ای طراحی شده است که طیف گسترده‌ای از نیازهای صنعتی، تحقیقاتی و امنیتی را پوشش دهد.

ویژگی‌های کلیدی:

• رزولوشن و گستره طیفی: بهره‌مندی از حسگری با رزولوشن 640 در 480 پیکسل و پاسخ طیفی 8 تا 14 میکرون طول در موج مادون قرمز بلند.
• گستره دمایی: گستره دمایی عملکرد 40- تا 85+ درجه سانتیگراد برای طیف وسیعی از کاربردها.

• سنسور با NEDT کمتر از 40mK : بهره‌مندی از پیکسل‌های ۱۷ میکرومترمربعی برای ارائه تصویری با وضوح و جزئیات بی‌نظیر و نویز حرارتی پایین.
• سرعت پردازش بالا: نرخ تصویربرداری ۴۰ هرتز، مناسب برای کاربردهای زمان حقیقی و تجزیه‌وتحلیل‌های دقیق.
• پشتیبانی از چندین تمپلت رنگی: شامل Rainbow، IronBow، BlackHot و نرمال برای بهینه‌سازی نمایش تصاویر بر اساس نیاز کاربران.
• اتصال سریع و قدرتمند: مبتنی بر پورت USB3 برای ارتباط پایدار و انتقال داده‌های پرسرعت به کامپیوتر.
• قابلیت کالیبراسیون دمایی: تنظیم دقیق بازه دمایی مطابق با نیازهای خاص هر کارفرما.
• شخصی‌سازی گسترده: با توجه به بومی بودن فناوری، امکان سفارشی‌سازی دستگاه برای صنایع مختلف وجود دارد.

این دوربین با تکیه بر دانش فنی ایرانی، پاسخی دقیق به نیازهای متنوع در حوزه‌های صنعتی، نظامی، پزشکی و تحقیقاتی ارائه می‌دهد. برای دریافت اطلاعات بیشتر یا سفارش محصول، با ما در تماس باشید.

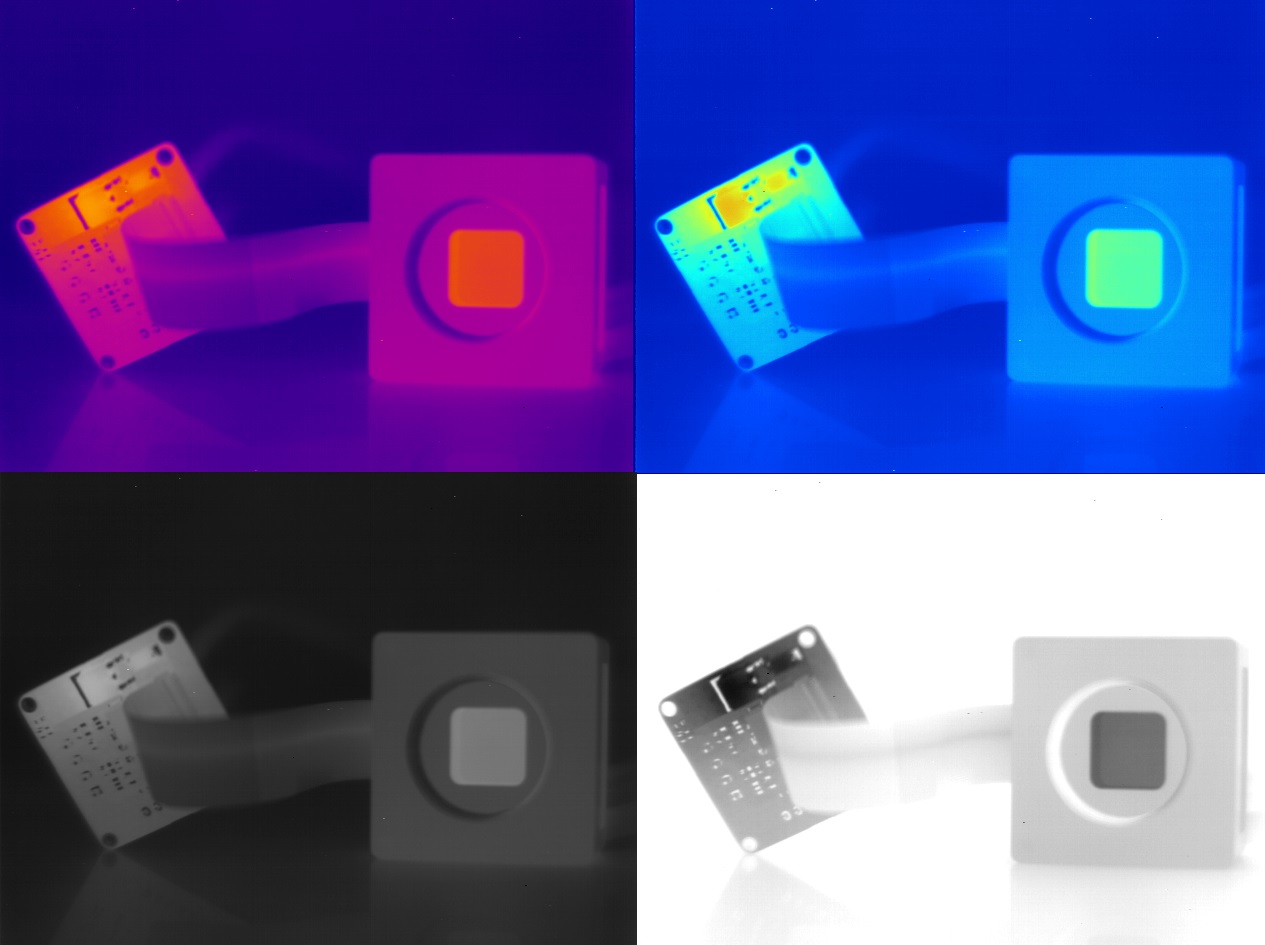

در شکل زیر تصویر حرارتی از برد الکترونیکی یک دوربین پر سرعت را مشاهده می کنید. رگولاتور و حسگر تصویر بسیار گرمتر از سایر اجزای مدار می باشد.

تصویر حرارتی در تمپلتهای IronBow, RainBow, WhiteHot, BlackHot توسط دوربین RA-ASC-0640-I برداشته شده است.

عموما ناحیه طول موجی در دوربین حرارتی (5 – 3 میکرو متری و 12 – 8 میکرو متری)  می باشد. که می توان از آین دو ناحیه برای تصویر برداری حرارتی (Passive) استفاده کرد. در ارتباط با این دو ناحیه می‌توان به موارد ذیل اشاره کرد :

• مقدار تابش شده توسط خورشید در ناحیه ( 5 – 3 میکرو متر) حدود 25 وات بر متر مربع و در ناحیه( 12 – 8 میکرو متر ) در حدود 5/1 وات بر متر مربع است و لذا در روزهای آفتابی ، تابش خورشید می‌تواند شکل حرارتی تصویر دوربین در ناحیه اول را بطور عمده تغییر دهد ولی روی تصویر در ناحیه ( 12 –8 میکرو متر ) تأثیر اساسی ندارد .
• در یک اختلاف دمای یکسان و در دمای محیط انرژی قابل دسترسی، ناحیه (12 – 8 میکرو متر )، 30 برابر ناحیه ( 5 – 3 میکرو متر ) بوده و لذا می توان نسبت سیگنال به نویز را بهتر ودر نتیجه تصویر بهتری مشاهده نمود .

• هر چه NETD کوچکتر باشد ، حساسیت سیستم بهتر است . در ناحیه (12 – 8 میکرو متر ) چون NETD کوچکتر است می‌توان حساسیت خوبی را داشت .

• در صورتیکه اهداف داغتر از محیط مد نظر تصویر برداری باشند ( مانند اگزوز موشک ) ، چون طول موج ماکزیمم این اهداف بسمت طول موجهای کوتاهتر بوده و توان تابش در آن ناحیه زیاد است، بهتر است که از دوربین ( 5 – 3 میکرو متر ) استفاده شود.
• بدون در نظر گرفتن کاربرد معین نمی توان ناحیه ای را به ناحیه ای دیگر برتری داد . البته ناحیه ( 12 – 8 میکرو متر ) به راحتی قسمت اعظم نیازها را بر آورده می کند. طبق قانون جابجایی وین طول موج قله تابش هر جسم بسته به دمایش از رابطه زیر بدست می آید :T (دما بر حسب کلوین ) ( T / 2890 ) = طول موج « بر حسب میکرو متر » مثلاً برای دمای انسان طول موج برابر با 9.32 میکرو متر خواهد بود.





  در کلیپ زیر خوانش دما توسط دوربین حرارتی ساخت ایران از یک کوره ذوب شیشه نشان داده شده است. دمای مذاب و شعله در نقطه انتخاب شده را ملاحظه می کنید.
