دوربین اسکن خطی Line Scan

دوربین اسکن خطی برخلاف دوربینهای دو بعدی در هر فریم تنها یک خط در میدان دید خود را تصویربرداری می کند. شاید در نگاه اول مفهوم تصویربرداری خطی کمی مشکل باشد، برای همین با ذکر دو مثال مفهوم تصویربرداری خطی را توضیح می دهیم. فرض کنید می خواهیم کیفیت بدنه، رنگ و … یک قطار را بررسی کنیم. یک راه این است که از قطار فاصله بگیریم و با یک دوربین دو بعدی از کل قطار عکس دو بعدی بگیریم. در اینصورت با توجه به فاصله گرفتن از قطار کیفیت تصویر خیلی بالا نخواهد بود. یا اینکه از قطار چندین عکس دوبعدی گرفته و آنها را با هم ترکیب کنیم که بسیار زمانبر است. اما با استفاده از دوربین خطی کافیست دوربین را به گونه ای قرار دهیم که عرض قطار در میدان دید دوربین قرار گیرد. حال اگر قطار با سرعت ثابت از روبروی دوربین عبور کند، تصویری دو بعدی حاصل رزولوشن بسیار بالایی خواهد داشت و به سادگی می توان کیفیت بدنه قطار را بصورت بصری ارزیابی کرد. در تصویر حاصل عرض عکس، رزولوشن دوربین مثلا 2048 پیکسل و طول آن به میزان تصویربرداری خواهد بود. بنابراین در صورتیکه 10000 خط از دوربین دریافت کنیم، رزولوشن عکس 20 مگا پیکسل خواهد بود. یا فرض کنید می خواهیم کیفیت اتوبانها، جاده ها و خطوط ریلی را بررسی کنیم. بهترین راه استفاده از دوربین خطی نصب شده بر روی ماشین یا قطار می باشد. در مثال اول دوربین ثابت و قطار متحرک و در مثال دوم دوربین متحرک و مسیر عبوری ثابت می باشد. بنابراین در دوربینهای اسکن خطی، به منظور تشکیل تصویر دو بعدی جسم و دوربین بایستی نسبت به هم حرکت نسبی داشته باشند. از جمله کاربردهای دوربین های خطی می توان به سنسورهای خورشیدی، بارکدخوان ها، اسکنرها، اسپکتروسکوپی، سیستمهای سنجش ضخامت، فاصله، سرعت، زاویه، رنگ، لرزش، شدت نور اشاره کرد. برخی از کاربردهای دوربینهای خطی در شکل زیر که از وب سایت www.SuKHamburg.com برگرفته شده است به تصویر کشیده شده است.

کاربرد دوربین های خطی رسااندیشان موج پرداز

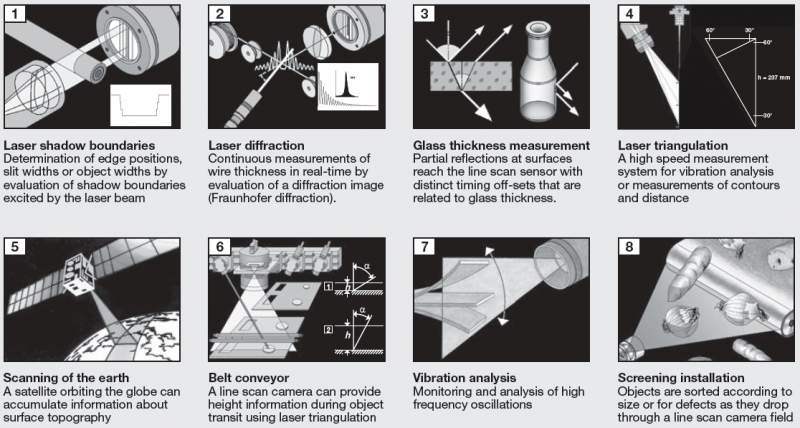

برخی از کاربردهای دوربین خطی در علوم مختلف

اگر چه مدت زمان زیادی از طراحی و ساخت اینگونه دوربین ها در دنیا می گذرد، لیکن هنوز در کشور عزیزمان، دانش ساخت اینگونه دوربینها، بطور کامل بومی نشده است. رسااندیشان موج پرداز افتخار دارد بعنوان یکی از اولین سازندگان دوربین های اسکن خطی در کشور، نیاز مخاطبان این نوع از دوربینها را شناسایی  کرده، تا بتوانند با کمترین قیمت ممکن نسبت به نمونه های مشابه خارجی و متناسب با نیازشان و به سهولت دوربین مورد نظرشان را تهیه نمایند. با توجه به بومی شدن دانش ساخت این نوع دوربین ها، CCD های مختلف از برندهای مطرح دنیا از قبیل سونی، توشیبا، شارپ، هاماماتسو و ان ای سی در این سیستم راه اندازی شده است. مشاوره رایگان، گارانتی دو ساله، کمک به راه اندازی این دوربین ها در نرم افزار اختصاصی شما، برخی از خدمات پس از فروش رسااندیشان موج پرداز می باشد. در جدول زیر پارامترهای دوربینهای مختلف در یک نگاه قابل مقایسه هستند. تمامی دوربینهای زیر مبتنی بر USB پرسرعت هستند. قابلیت تنظیم گین و افست آنالوگ را داشته و رزولوشن زمان نوردهی آنها نیز 1 میکروثانیه می باشد. با کلیک بر روی لینک مقابل برخی از تصاویر اکتساب شده از دوربینهای رسااندیشان را ملاحظه خواهید کرد.    عکسهای دوبعدی گرفته شده توسط دوربین خطی
